طراحی نقشه بیمارستان به دلیل داشتن کلی ریز فضا و بخش ها و کاربری های متنوع، همواره یکی از مشکل ترین و پیچیده ترین طراحی های معماری به شمار می آید. همچنین اغلب، نمونه نقشه های اجرایی و فاز2 بیمارستان در اختیار شرکتهای مشاور هستند که به هیچ وجه دسترسی به آنها ممکن نیست.
اما در اینجا، ما در فایلی تحت عنوان « نقشه های فاز2 بیمارستان » نمونه بسیار عالی و حرفه ای از نقشه های اجرایی (dwg) یک بیمارستان 5 طبقه که بیش از صدها ریزفضا و کاربری های متنوع را داراست و بطور کاملا ماهرانه، توسط یکی از بهترین شرکتهای ساختمانی ایران، طراحی گردیده است را آماده دانلود کرده ایم...

توضیحات در مورد این نقشه ها:
همانطور که در بالا نیز به آن اشاره شد، این بیمارستان در 5طبقه طراحی شده است.

فضاهای طبقه همکف آن عبارتند از:
» فضاهای مشترک - منطقه درمانگاهی - منطقه اداری - بخش اورژانس - فیزیوتراپی - رادیوگرافی تشخیصی - آزمایشگاه پارامترهای فیزیولوژیک - آزمایشگاه تحلیلی بالینی - بخش اهدای خون - آشپزخانه و رستوران - بخش تشریح و نگهداری جسد - انبارهای عمومی و تدارکاتی و دارویی - رختشویخانه - کاخداری و شستشو و ضدعفونی تخت و تشک

که هر بخش نیز شامل کلی ریز فضا (که در نقشه، به رنگ سبز نوشته شده اند، می باشد)

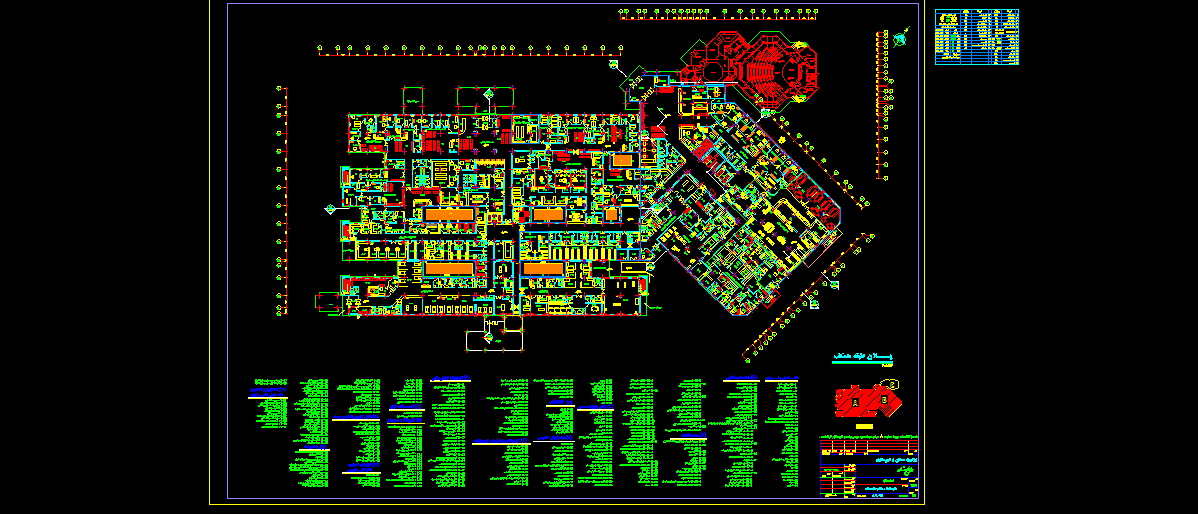

تصویر نقشه طبقه همکف

فضاهای طبقه اول آن عبارتند از:
» فضاهای مشترک - بخش بستری اطفال - بخش اعمال جراحی - بخش استریلیزاسیون مرکزی - بخش اعمال زایمان - بخش مراقبت های ویژه - بخش بستری مراقبت های ویژه قلبی - بخش بستری داخلی قلب - فضاهای مشترک آموزش و پشتیبانی - بخش بستری جراحی (زنان) - فضاهای آموزشی
که هر بخش نیز شامل کلی ریز فضا (که در نقشه، به رنگ سبز نوشته شده اند، می باشد)

تصویر نقشه طبقه اول

طبقه دوم آن مربوط به » بخش بستری جراحی مردان
طبقه سوم آن مربوط به » بخش بستری داخلی مردان
طبقه چهارم آن مربوط به » بخش بستری داخلی زنان
طبقه پنجم آن مربوط به » بخش پاویون مردان و زنان

تصویر نقشه باقی طبقات

همچنین برای استفاده شما عزیزان، به تعداد 6 عدد طراحی داخلی قسمتهای مختلف بیمارستان از جمله : اتاق بیمار و بخش آزمایشگاه و اتاق آی سی یو (که با نرم افزار 3d max) طراحی شده نیز در داخل فایل قرار داده شده است...
نقشه ها در قالب فایل اتوکد (dwg) قابل ویرایش و تصاویر بصورت عکس (jpg) با کیفیت می باشند...
